AMB陶瓷基板为何严格的可靠性测试

AMB（活性金属钎焊）陶瓷基板作为高功率电子器件的核心组件，广泛应用于新能源汽车、轨道交通、光伏逆变器等领域。其可靠性直接关系到设备在高温、高湿、振动等极端环境下的稳定性。那么AMB陶瓷基板可靠性测试都做哪些呢?都通过哪些方式进行测试呢？

一，AMB陶瓷基板做严格可靠性测试的原因？

AMB基板通过活性金属钎焊工艺将陶瓷（如氮化硅、氧化铝）与金属层（铜或铝）结合，具备优异的导热性和绝缘性。但复杂的结构也带来潜在风险：热膨胀系数差异：陶瓷与金属层在温度变化下易产生界面应力，导致分层或开裂；焊接缺陷：微小的气孔或裂纹可能引发局部过热；长期老化：高温高湿环境可能导致材料性能退化。因此，国际行业组织（如IPC、JEDEC）及头部企业（如罗杰斯、贺利氏）制定了多维度测试标准，覆盖材料、热、机械、环境等关键指标。

二，AMB基板核心可靠性测试标准

以下为AMB基板主流测试项目及标准：

1， 材料性能测试

• 界面结合强度：通过剪切测试（如IPC-9708标准）评估陶瓷与金属层结合力，通常要求剪切强度≥20MPa。
 • 微观结构分析：采用X射线断层扫描（CT）或超声波检测，识别微米级气孔、裂纹（依据MIL-STD-883标准）。

 2 , 热可靠性测试

 • 温度循环测试（TCT）：根据JEDEC JESD22-A104标准，在-55℃~150℃间循环1000次以上，检测基板分层或电阻变化。
 • 高温存储测试（HTOL）：在150℃环境中持续1000小时，监测金属层氧化及陶瓷绝缘性能衰减。

 3 ，机械强度测试

 •  三点弯曲强度：参照ASTM D790标准，测试基板抗变形能力，确保在振动环境下不破裂。
•  冲击测试：模拟运输或安装中的机械冲击（如50G加速度，持续11ms），验证结构完整性。

4  电性能测试

 •  绝缘耐压测试：施加2.5kV~5kV高压（依据AEC-Q101车规标准），检测绝缘层是否击穿。
 •  导通电阻稳定性：通过大电流（如100A）循环测试，评估金属层导电性能的变化率。

5 ， 环境适应性测试

 •  湿热老化测试（THB）：在85℃/85%RH环境中持续1000小时，检测金属层腐蚀或绝缘电阻下降（参考IEC 60068-2-67）。
 •  耐腐蚀测试：盐雾试验（如48小时5% NaCl喷雾）评估基板在恶劣环境下的耐受性。

三，车规级、工业级与军工级行业应用测试差异对比

1，车规级测试：严苛的汽车电子验证体系

应用场景：新能源汽车电机控制器、车载充电模块等
核心测试项目：

宽温域循环测试：-40℃至175℃温度循环2000次，模拟极寒与高温环境的交替冲击；
高强度振动测试：50Hz-2000Hz随机振动，30G加速度持续500小时，还原车辆颠簸路况；
化学腐蚀测试：硫化氢（H₂S）气体暴露试验，验证电池泄漏等极端情况下的耐受性；
零缺陷管控：主流车企要求界面分层缺陷率低于百万分之一。

2，工业级测试： 长期稳定性的核心诉求

应用场景：光伏逆变器、风电变流器、工业电机等 核心测试项目：
 •  双85老化测试：85℃/85%湿度环境持续3000小时，加速模拟25年户外老化；
•  高电压耐久测试：1500V直流电压下运行5000小时，漏电流增幅需小于1μA；
 •  粉尘防护验证：依据ISO 20653标准进行砂尘试验，防止戈壁/沙漠地区散热失效；
 •  故障预警要求：允许基板性能缓慢衰减，但需提前识别潜在故障风险。

3，军工级测试 极端环境下的生存能力验证

应用场景：卫星电源、军用雷达、核电站控制等 核心测试项目：
•  太空辐射测试：10¹² MeV质子辐照，模拟低轨道15年辐射累积效应；
•  真空热循环测试：10⁻⁶ Pa真空环境下进行1000次-196℃~200℃温度循环；
 •  抗冲击验证：5Hz-35Hz正弦振动叠加0.3g随机振动，模拟核电站地震工况；  •  绝对性能稳定：关键参数波动需控制在3%以内。

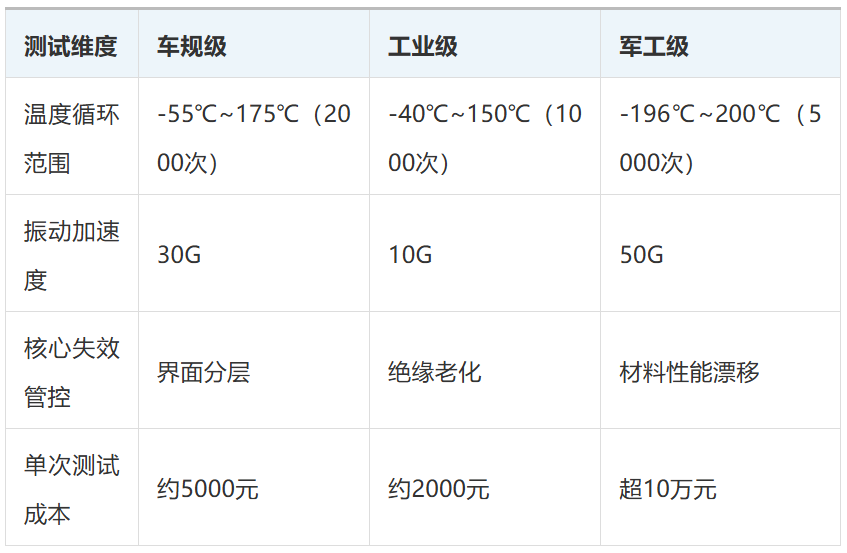

4，车规级、工业级与军工级应用测试标准对比如下：

                                                                                                                                                                                  （数据来源：国际汽车电子协会AEC-Q101、光伏行业标准IEC 61215、中国航天科技集团测试规范）

四，未来趋势：智能化与标准化并行

AMB基板的可靠性测试正在向更高效、更统一的方向演进，主要体现在三大变革：

AI辅助缺陷检测：

传统检测依赖人工判断，容易遗漏微小缺陷。现在，AI技术可通过扫描图像自动识别气孔、裂纹等问题，准确率超过99%。目前，部分工厂已实现“生产-检测”全自动化，测试效率提升50%以上。

统一国际标准：

过去不同行业（汽车、工业、军工）各有测试标准，导致重复认证。行业正推动整合IPC-6012、JEDEC等标准，形成AMB基板专用测试体系。 2023年，IPC与JEDEC联合工作组已启动《AMB基板跨行业测试协议》制定，核心突破包括通用测试矩阵、数据互认体系、失效分析对标等，企业只需“一次测试，多领域通行”，成本降低30%。

极端条件模拟：

针对第三代半导体（如碳化硅）需求，开发250℃以上高温测试、高原极寒+强震动+高湿度联合测试、15年老化效果验证等方案。AMB基板的可靠性测试是保障高功率设备安全运行的核心环节。从材料级到系统级的全链条验证，不仅需要遵循国际标准，还需结合应用场景进行定制化测试。随着技术进步，更严苛、更智能的检测手段将持续推动这一领域的发展。

参考资料：IPC标准文件、JEDEC测试手册、罗杰斯科技白皮书、贺利氏应用案例等。
