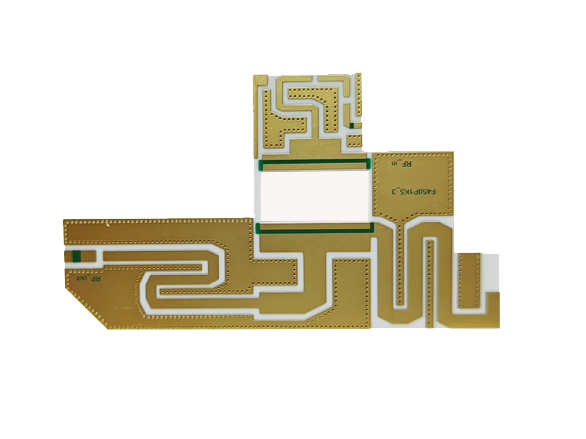

在量子计算、低温超导、深空探测等领域，低温环境是设备稳定运行的核心条件。传统金属基板因热膨胀系数（CTE）失配、高频损耗及耐腐蚀性问题，难以满足极端温度下的电子集成需求。制冷陶瓷线路板（Cryogenic Ceramic PCB）通过材料特性与工艺设计的协同创新，正成为低温电子系统的关键支撑技术。

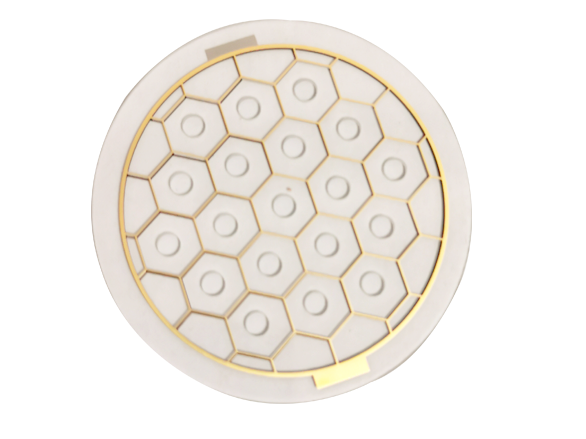

硅基陶瓷：CTE低至2.5 ppm/°C，与硅芯片（3 ppm/°C）实现原子级匹配，避免液氦温区（-269℃）下的热应力破坏。
玻璃陶瓷：如LAS（Li₂O-Al₂O₃-SiO₂）系列，通过微晶化控制CTE至0.5 ppm/°C，适用于超导量子比特封装。
氮化铝（AlN）：热导率随温度降低而提升，4K温度下可达300 W/m·K，远超铜（100 W/m·K），解决超导磁体热流疏导难题。
多孔陶瓷：可控孔隙率实现热导率梯度设计，平衡局部散热与热隔离需求。
无磁性金属化：采用金（Au）、铌（Nb）等超导兼容金属，避免磁场干扰量子态。
低温共烧陶瓷（LTCC）：多层布线技术实现三维集成，支持超导量子芯片的多比特互联。
超导量子比特：陶瓷基板承载约瑟夫森结阵列，CTE匹配减少降温过程中的焊点断裂风险。
稀释制冷机集成：10 mK温区下，AlN基板热导率提升200%，确保量子处理器温度均匀性。
二代高温超导带材（2G HTS）：陶瓷基板作为电流引线载体，耐受液氮温区（77K）热循环冲击，提高MRI设备磁场稳定性。
超导电缆终端：多层陶瓷基板集成失超保护电路，响应速度提升3个数量级。
红外探测器：硅基陶瓷基板实现探测器阵列与制冷机的无应力封装，工作寿命延长至15年。
粒子探测器：AlN基板承载碲镉汞（HgCdTe）传感器，在40K温度下噪声等效温差（NETD）降低至20mK。
氮化镓（GaN）HEMT器件：陶瓷基板同步解决高温散热与低温驱动问题，提升射频功率放大器效率至85%。
铟（In）基焊料：熔点156℃，适配液氮温区器件组装，热导率比传统锡银焊料高40%。
瞬态液相扩散焊（TLP）：实现陶瓷-金属界面孔隙率<0.5%，剪切强度>50MPa。
多物理场分析：预测降温过程中基板翘曲、界面开裂风险，优化布局设计。
拓扑优化算法：生成热流路径最优的基板结构，减少温度梯度达40%。
热冲击测试：-269℃至25℃循环1000次，无分层失效。
辐射耐受性：10 MeV质子辐照后，绝缘电阻保持率>95%。
解决方案：开发氧化铝-氮化铝复合材料，兼顾性能与成本，价格较纯AlN降低60%。
工艺突破：采用流延成型+激光微加工技术，实现300mm直径基板量产，良品率>90%。
研究方向：在陶瓷基板中嵌入热电偶、加热器，构建闭环温控系统，响应速度<1ms。
前沿探索：羟基磷灰石陶瓷基板用于低温保存生物样本，细胞存活率提升至98%。
随着量子科技、可控核聚变等领域的快速发展，制冷陶瓷线路板正从实验室走向产业化应用。预计到2030年，全球低温电子陶瓷基板市场规模将突破10亿美元，在量子计算机、超导MRI等系统中渗透率超过50%。通过材料基因组工程、AI辅助设计等技术融合，陶瓷线路板将推动低温电子系统向更高密度、更低功耗、更极端环境演进，开启精密热管理的新纪元。更多制冷陶瓷线路板的相关问题可以咨询深圳市晶瓷精密科技有限公司，晶瓷有着多年陶瓷线路板行业经验和技术经验，先进设备、专业团队、品质可靠、快速交期，欢迎咨询。
