在功率电子、高频通信和极端环境应用中，陶瓷线路板以其优异的热导性、绝缘性和化学稳定性成为关键支撑材料。其制造工艺涉及材料科学、粉末冶金与精密加工的多学科融合，工艺参数直接决定基板性能的极限边界。
Al₂O₃（氧化铝）：成本最低（<20$/m²），适用于消费类电子，但热导率仅25 W/m·K。
AlN（氮化铝）：热导率180-230 W/m·K，适配SiC/GaN器件，但粉体合成需碳热还原法，成本高40%。
玻璃陶瓷：CTE低至3 ppm/°C，与硅芯片匹配，但热导率仅10 W/m·K，需孔隙率梯度设计。
复合陶瓷：如AlN+SiC，热导率突破250 W/m·K，纳米掺杂石墨烯可提升30%热性能。
球形化：通过等离子喷涂将不规则粉体转为球形，流动性提升60%，压制密度提高15%。
表面改性：硅烷偶联剂包覆Al₂O₃粉体，增强与树脂结合力，降低流延缺陷率。
关键参数：刮刀间隙（50-200μm）、浆料粘度（2000-5000 mPa·s）、干燥速率（0.5-2℃/min）。
应用：90%的AlN基板采用此工艺，厚度公差±3μm，适合<1mm薄板。
模具设计：采用等静压技术，密度均匀性达98%，适用于简单形状基板。
挑战：复杂线路需后续激光切割，增加成本20%。
材料：陶瓷粉体+石蜡基粘结剂，注射压力80-150MPa。
优势：可制造3D异形结构，良品率>95%，周期缩短50%。
技术路线：直写成型（DIW）、光固化（SLA）、粘合剂喷射（BJ）。
案例：德国Fraunhofer研发纳米氧化铝浆料，打印线宽50μm，烧结后密度97%。
浆料：Ag/Pd（80/20）或Au，线宽>100μm，适合功率器件电极。
局限：高频损耗大，无法制作精细线路。
流程：溅射种子层→电镀铜→光刻→蚀刻。
优势：线宽/线距达30/30μm，适配高频电路，铜层厚度可控至5-50μm。

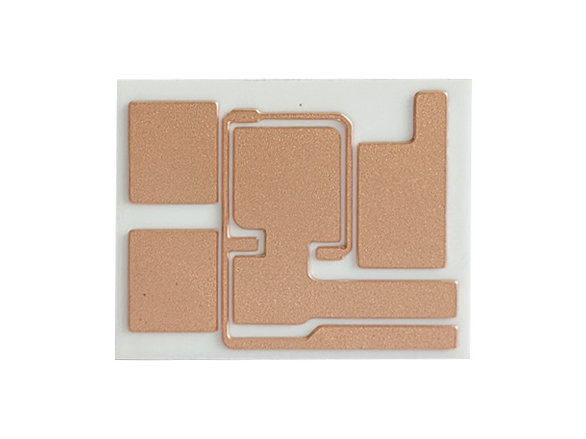

工艺：陶瓷表面金属化→钎焊Cu/Mo/W箔→电镀Ni/Au。
性能：承载电流>1000A，热阻<0.05℃/W，适合IGBT模组。
原理：激光与陶瓷反应生成导电氧化物，无需种子层。
突破：在AlN表面形成Al₂O₃-Cu复合层，结合力>40MPa。
温度曲线：Al₂O₃（1550℃）、AlN（1850℃），升温速率<5℃/min避免开裂。
气氛控制：N₂/H₂混合气体防止氧化，氧含量<10ppm。
激光切割：皮秒激光加工微孔，边缘粗糙度<5μm。
化学镀Ni/Au：提升可焊性，接触电阻<0.5mΩ。
抛光：CMP工艺实现Ra<0.1μm表面粗糙度。
孔隙率检测：X射线CT扫描，分辨率5μm。
热导率测试：激光闪射法（LFA），精度±3%。
热循环测试：-55℃至250℃循环1000次，ΔCTE<0.1ppm/°C。
湿热试验：85℃/85%RH环境下1000小时，绝缘电阻>1GΩ。
材料-工艺协同设计：通过仿真优化孔隙分布，同步提升热导与机械强度。
环保工艺：开发无铅金属化体系，适应欧盟RoHS 3.0要求。
异质集成：在陶瓷基板中嵌入Si/GaN芯片，构建3D封装系统。
