陶瓷覆铜板测试技术全解析：从实验室到产业应用的质量保障

       引言

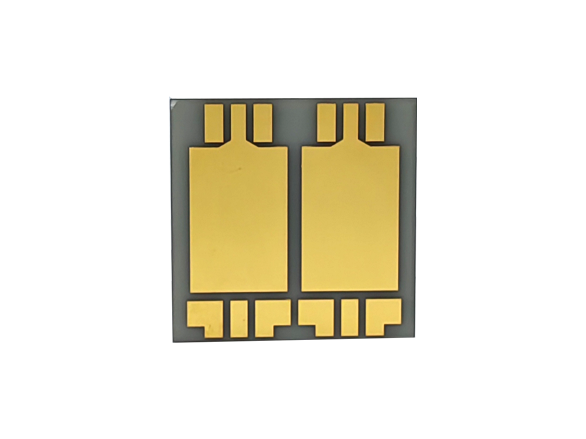

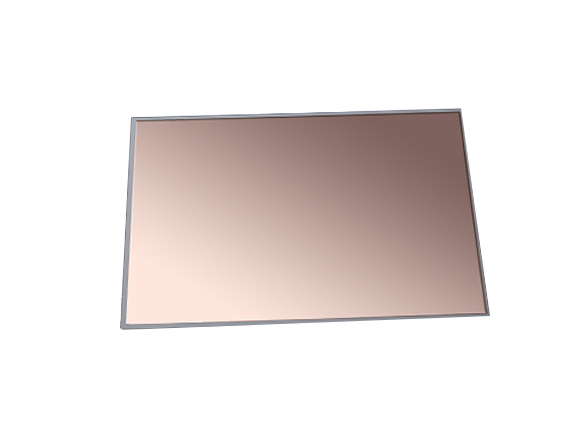

      陶瓷覆铜板（如氮化铝、氧化铝陶瓷覆铜板）作为高频、高功率电子器件的核心基材，其性能直接影响电子产品的可靠性。全面、精准的测试是评估材料质量、优化工艺设计及确保终端应用安全的关键环节。本文从测试方法分类、核心测试项目、设备要求及结果分析等方面，系统解析陶瓷覆铜板的测试技术。

    一、陶瓷覆铜板测试的核心目标

    界面结合力评估：确保铜层与陶瓷基体在热、机械应力下的粘附可靠性。

    热性能验证：热导率、热膨胀系数匹配性，避免器件因热失效。

    电性能表征：高频下的介电性能、信号传输损耗。

    可靠性考核：模拟长期使用中的耐候性、耐化学腐蚀性及机械稳定性。

   二、主要测试方法与技术细节

   1. 结合力测试

   剥离测试：
                方法：ASTM D3330，通过拉力机以恒定速率剥离铜层，计算单位宽度剥离强度。
法。
                关键点：样品边缘需倒角避免应力集中，测试温度可选常温或高温（如150℃）。

   剪切测试：

 方法：ASTM D3163，单搭接结构施加横向力，记录最大剪切力。

 应用：评估热膨胀失配导致的界面剪切应力耐受性。

 2. 热性能测试

  热导率测试：

 方法：激光闪射法（ASTM E1461）或热流计法，需考虑各向异性（陶瓷基材的热导率方向性）。

 标准：AlN陶瓷覆铜板热导率需≥170 W/(m·K)。

  热膨胀系数（CTE）匹配性：

          设备：热机械分析仪（TMA），测试陶瓷与铜层在-50℃~250℃范围内的CTE差异。

 3. 电性能测试

介电常数与损耗测试：

方法：阻抗分析仪（如Agilent E4991B）在1MHz~10GHz频段内扫描，计算Dk（介电常数）和Df（损耗因子）。

要求：高频下Df需低于0.002。

击穿电压测试：

标准：ASTM D149，逐步升压直至材料击穿，评估绝缘性能。

热冲击测试：
                 条件：-55℃→288℃循环，15分钟/循环，共1000次（JEDEC标准）。
                目的：筛选热疲劳导致的界面开裂或铜层剥离。

                耐焊性测试：

                   方法：漂浮法（288℃锡炉，10秒），检查铜层起泡或分层。
                  湿热老化测试：

条件：85℃/85%RH环境1000小时，评估吸湿膨胀对界面的影响。

三、测试设备与技术要求

        四、测试结果分析与工艺优化

        结合力不足：

       可能原因：陶瓷表面污染、金属化工艺缺陷（如钎焊温度低）。

       改进措施：优化表面粗化（如等离子清洗）、调整活性金属成分（如Ag-Cu-Ti比例）。

       热导率偏低：

       影响因素：陶瓷孔隙率高、铜层氧化。

       解决方案：提高烧结密度（如热压烧结）、采用真空钎焊工艺。

       高频损耗过大：

       优化方向：控制陶瓷晶粒尺寸（纳米级AlN粉体）、优化铜层粗糙度。

      五、行业应用与测试重点

      六、未来测试技术趋势

     原位测试技术：结合同步辐射X射线成像，实时观测热冲击下界面裂纹扩展。

     多物理场耦合测试：模拟实际工况中的热-电-力耦合作用，提升测试真实性。

     AI辅助分析：通过机器学习预测不同工艺参数下的测试性能，加速研发迭代。
