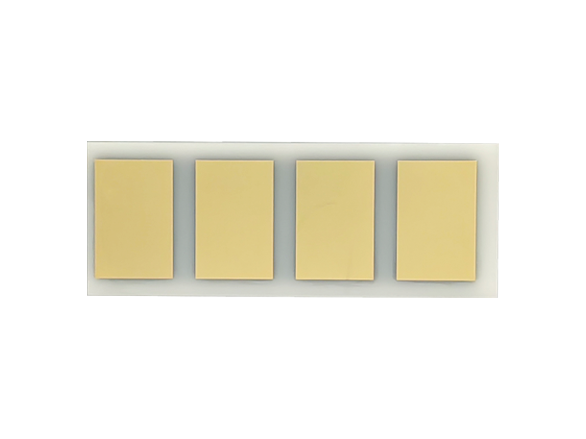

陶瓷覆铜板dbc和dpc的区别

              陶瓷覆铜板目前主流的工艺有DBC工艺和DPC工艺,两种制作工艺各有特点,适用领域稍有不同,技术的不断更新,不断推动电子电工的发展。

一,陶瓷覆铜板dbc和dpc的不同特点和优势

1,陶瓷覆铜板dbc工艺特点:高强度、高导热率、高绝缘性;结合力强,热循环好,热膨胀系数小,热应力小,可蚀刻图形,适应温度-55~850摄氏度。陶瓷覆铜板dbc工艺优势:耐高温/高电流负荷。
              2, 陶瓷覆铜板dpc工艺特点和优势:


              陶瓷覆铜板dpc工艺特点突出:

              更高的热导率、更匹配的热膨胀系数

              更牢、更低阻的金属膜层

              可焊性好使用温度高

              导电层厚度在lum~1mm内定制

             不含有机成分,耐宇宙射线,在航空航天方面可靠性高,使用寿命长

             可进行高密度组装线/间距(L/S)分辨率可以达到20um,从而实现设备的集成化微型化

             高频损耗小可用于高频电路

             镀铜封孔,可靠性高

             三维基板、三维布线
     二,瓷覆铜板dbc和dbc工艺的流程

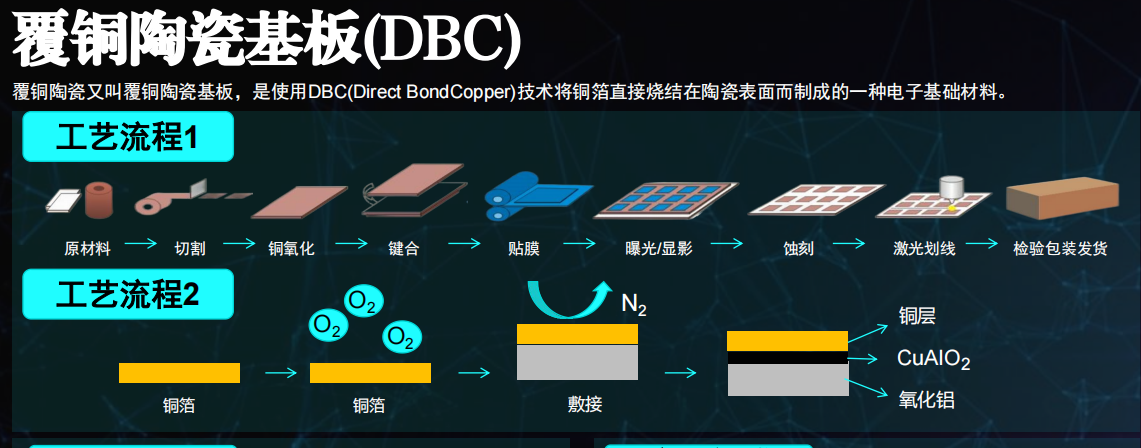

     1,陶瓷覆铜板DBC工艺采用的是这样的流程制作的:


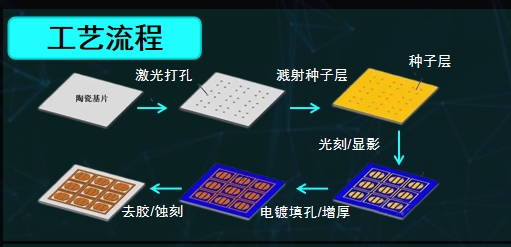

            2, 陶瓷覆铜板DPC工艺采用的是这样的流程制作的:


         三,陶瓷覆铜板dbc和dpc应用场景不同
         1,陶瓷覆铜板DBC应用领域:
在半导体致冷器,电子加热器,大功率电力半导体模块,功率控制电路,功率混合电路,智能功率组件,高频开关电源,固态继电器,汽车电子,太阳能电池板组件,电讯专用交换机,接收系统,激光等多项工业电子领域均有DBC陶瓷基板的身影。

        2,陶瓷覆铜板dpc应用领域:
       汽车电子、工业电控、通讯行业、LED封装、手势识别、人脸识别、TEC制冷、MEMS封装、射频功放封装、光通讯芯片封装、航空、LED闪光灯、Flash、LED、激光雷达、工业激光芯片封装、红外Infared、3D传感摄像等。
陶瓷覆铜板采用DPC还是DBC工艺,更多是取决于陶瓷覆铜板的产品性能以及应用领域的需求,DPC工艺通常可以做一些精密度高的,可以做一些精密线路,以实现更好的导电性能。DBC一般铜层厚,比较适用于需要高导,高电流负荷的需求。更多陶瓷覆铜板的相关问题可以咨询晶瓷精密科技有限公司,晶瓷精密科技陶瓷电路板、陶瓷覆铜板定制打样和中小批量生产,是值得信赖的陶瓷覆铜板生产厂家。
