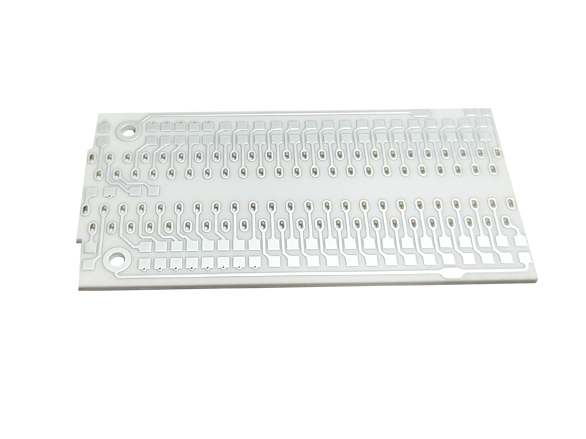

薄膜陶瓷PCB：高频、高密度电子封装的新范式

引言
在电子器件向高频化、集成化、柔性化发展的背景下，传统PCB基板面临信号损耗、散热及空间限制等多重挑战。薄膜陶瓷PCB作为一种新兴的封装技术，通过结合陶瓷材料的高性能与薄膜工艺的精密可控性，为5G通信、光电子集成及功率电子领域提供了颠覆性解决方案。本文将从技术原理、工艺创新、应用场景及未来趋势四方面，解析薄膜陶瓷PCB的核心价值。

一、薄膜陶瓷PCB的技术突破

1. 材料与结构创新

陶瓷薄膜化：采用磁控溅射（PVD）、化学气相沉积（CVD）或溶胶-凝胶法，将氧化铝（Al₂O₃）、氮化铝（AlN）等陶瓷材料制备成纳米级薄膜（厚度<10μm），替代传统厚基板；

多层复合结构：通过薄膜叠层技术，实现陶瓷-聚合物-金属的多材料集成，兼顾热导、电性能与柔韧性。

2. 性能优势

超低介电损耗：陶瓷薄膜的介电常数（ε_r≈7-9）低于传统基板，介质损耗（tanδ<0.001）显著下降，支持毫米波（>30GHz）信号传输；

优异散热能力：氮化铝薄膜热导率可达150 W/m·K以上，有效消散局部热点；

高精度布线：薄膜工艺支持线宽/线距缩小至5μm以下，提升集成密度。

二、薄膜陶瓷pcb的核心制造工艺解析

1. 薄膜沉积技术

物理气相沉积（PVD）：如磁控溅射，适用于氧化铝、氮化铝等陶瓷薄膜的大面积均匀沉积；

化学气相沉积（CVD）：通过气态前驱体反应，生成致密陶瓷薄膜，可控性高；

原子层沉积（ALD）：实现单原子层级精度控制，适用于纳米级界面工程。

2. 图形化与金属化

光刻与刻蚀：结合紫外光刻或电子束光刻，定义微米级线路；

电镀与填充：采用铜、银等金属填充通孔与线路，实现低电阻互联。

3. 异构集成

薄膜键合：通过低温共烧或聚合物粘合，将陶瓷薄膜与有机基板、半导体芯片异质集成。

三、薄膜陶瓷pcb的典型应用场景

1. 5G/6G通信

毫米波天线模块：薄膜陶瓷PCB的低损耗特性支持28GHz、39GHz频段的高效传输；

射频前端模块（FEM）：集成滤波器、功率放大器，缩小模块体积。

2. 光电子封装

硅光子芯片：陶瓷薄膜作为波导层，提升光信号传输效率；

激光雷达（LiDAR）：高导热薄膜基板解决高功率激光器的散热问题。

3. 柔性电子

可折叠设备：陶瓷薄膜与聚酰亚胺（PI）等柔性基板结合，实现耐高温、抗弯曲的互联层；

生物传感器：利用陶瓷薄膜的生物兼容性，开发植入式医疗设备。

四、薄膜陶瓷pcb面临技术挑战与未来趋势

挑战：

薄膜附着力：陶瓷与金属、聚合物的界面结合强度需进一步优化；

成本瓶颈：PVD、CVD设备投资高，薄膜工艺效率有待提升；

可靠性验证：需长期测试薄膜基板的热循环、湿热稳定性。

未来趋势：

材料复合化：开发陶瓷/石墨烯、陶瓷/聚合物纳米复合材料，兼顾性能与工艺性；

工艺集成化：将薄膜沉积、光刻、电镀整合为卷对卷（R2R）工艺，降低制造成本；

新兴应用拓展：量子计算低温封装、三维异构集成等前沿领域。
