DBC陶瓷覆铜板：功率电子领域的关键基石与技术创新

 在新能源、轨道交通、5G通信等战略新兴产业蓬勃发展的背景下，DBC（Direct Bonded Copper）陶瓷覆铜板作为高端电子封装材料，正以其独特的"铜陶共生"结构，成为解决大功率器件热管理难题的核心载体。作为深耕功率电子材料领域十余年的专业厂商，我们始终聚焦DBC陶瓷覆铜板的技术突破与产业升级，以材料创新赋能中国制造。

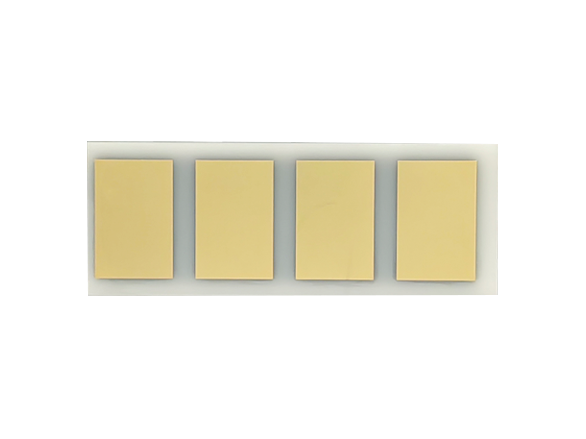

DBC陶瓷覆铜板的工艺制作

DBC陶瓷覆铜板采用真空热压烧结工艺，在1060℃高温、20MPa压力条件下，使无氧铜带与氧化铝/氮化铝陶瓷基板发生原子级扩散结合，形成铜层厚度80-500μm、热导率超200W/m·K的复合结构。这种"无界面"键合技术带来三大核心优势：其一，铜层与陶瓷间结合强度超过40MPa，可耐受-65℃至280℃热循环冲击；其二，CTE（热膨胀系数）匹配度达95%以上，彻底解决传统钎焊工艺的界面开裂问题；其三，10μm级铜层粗糙度控制，满足高频微波器件的精密封装需求。

 在生产工艺上，我们突破三大技术瓶颈：通过纳米铜粉预处理技术，将铜层孔隙率控制在0.5%以内；自主研发五轴联动热压机，实现温度场均匀性±3℃；建立AI缺陷识别系统，将良率提升至98.6%。产品质量认证，批量应用于特斯拉充电桩、华为5G基站等标杆项目。

DBC陶瓷覆铜板的应用场景

未来，三维结构DBC基板、石墨烯增强复合陶瓷等新一代技术不断创新，目标将热导率突破300W/m·K大关。通过构建智能产线，实现铜层厚度动态调控，满足SiC、GaN等宽禁带半导体对封装材料的苛刻要求。随着新能源革命与半导体自主可控战略的推进，DBC陶瓷覆铜板必将在大功率电子封装领域释放更大价值，助力中国功率半导体产业链攀上新高度。更多陶瓷覆铜板DBC相关问题可以咨询深圳市晶瓷精密科技有限公司，晶瓷有着多年的行业经验和技术经验，成熟DBC和DPC工艺，品质可靠，交期准时，欢迎咨询。
