在半导体封装技术向高密度、高频化、集成化迈进的今天，DPC（Direct Plated Copper）陶瓷覆铜板以其独特的"铜陶融合"工艺，成为高端电子制造领域的关键材料。作为专注精密电子封装解决方案的领军企业，我们依托十年技术积淀，持续突破DPC陶瓷覆铜板的技术边界，为5G通信、功率半导体、光电子等战略领域提供核心支撑。

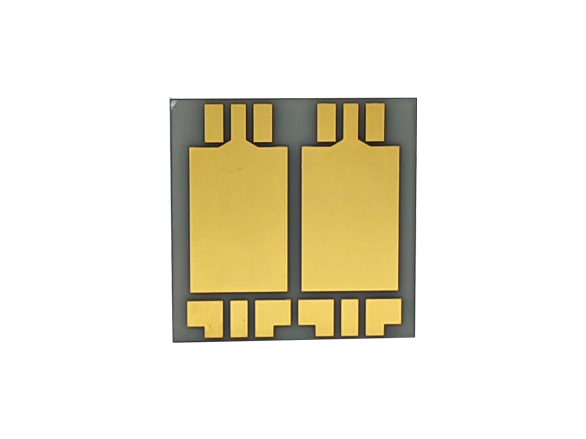

DPC陶瓷覆铜板采用化学镀铜技术，在氧化铝/氮化铝陶瓷基板表面直接沉积铜层，形成铜厚30-300μm、线宽/线距达30μm的精密互连结构。与传统工艺相比，其展现出三大革命性优势：其一，铜层与陶瓷界面结合强度超过35MPa，可耐受万次以上热冲击循环；其二，实现铜层厚度梯度控制，满足射频器件的阻抗匹配需求；其三，垂直互连孔（VIA）孔径可突破50μm，为三维封装提供可靠电气连接。
四大核心技术 支撑品质突破
在制造过程中，我们攻克四大技术难关：通过纳米级陶瓷表面改性技术，将铜层附着力提升40%；自主研发脉冲电镀设备，实现铜层均匀性±3μm控制；建立微孔填充模型，解决深径比10:1的垂直互连工艺；采用环保型镀液体系，符合RoHS及REACH认证标准。这些创新使产品良率稳定在95%以上，批量供应华为海思、中芯国际等行业龙头。
高端应用 彰显材料价值
在典型应用场景中，DPC陶瓷覆铜板展现出卓越性能：作为毫米波雷达天线基板，其插入损耗较传统材料降低6dB；用于氮化镓功率器件封装时，热阻低至0.2℃/W，结温下降30%；在硅光子集成回路中，实现50GHz以上的高频信号传输。某国际汽车电子巨头实测数据显示，采用该材料后，激光雷达模块体积缩小40%，可靠性提升5倍。
前瞻布局 引领未来封装潮流
面向异构集成与Chiplet技术趋势，我们正研发纳米铜晶种技术、铜-陶瓷梯度材料等下一代DPC解决方案。通过构建AI工艺优化系统，实现线宽精度向10μm演进；开发玻璃陶瓷复合基板，突破氧化铝热导率瓶颈。随着新能源汽车800V平台、6G通信太赫兹技术的产业化，DPC陶瓷覆铜板将在精密电子封装领域续写新章，助力中国突破"卡脖子"材料封锁，重塑全球电子制造竞争格局。更多DPC陶瓷覆铜板的相关问题可以咨询深圳市晶瓷精密科技有限公司，晶瓷有着多年行业经验和技术经验，成熟DPC工艺和DBC工艺，品质可靠，交期准时，欢迎咨询。
