陶瓷PCB打样：从设计到验证的全流程技术解析

      一、陶瓷PCB打样的核心价值

       验证设计可行性

       通过小批量样品测试信号完整性、散热性能及机械强度，避免量产风险。例如，氮化铝基板在5G射频器件中的插入损耗需控制在0.2dB以下，打样阶段即可通过矢量网络分析仪进行精准验证。

       加速产品迭代

       专业打样服务商可将传统2-3周的交付周期压缩至72小时，支持研发团队快速试错优化。

       定制化需求响应

       支持特殊工艺（如埋入式电容、激光微孔）及非标准尺寸（最小孔径≤0.1mm，厚径比≥12:1）开发。

      二、陶瓷PCB打样全流程拆解

       1. 设计协同阶段

       DFM审核：服务商通过CAM软件检查设计文件，优化线路布局（如差分对阻抗控制±5%）、焊盘设计（铜层厚度≥2oz）。

       材料选型：根据应用场景推荐基材（如Al₂O₃适用于≤200℃场景，AlN适配300℃高温）。

       2. 工艺实现阶段

       金属化工艺：
       DBC（直接覆铜）适用于大功率模块，AMB（活性金属钎焊）更适合复杂结构件;DPC电镀覆铜工艺，适合高端精密高的产品应用。

       图形转移：
       采用LDI激光成像或纳米级光刻，确保线宽/线距精度达3mil/3mil。

       阻焊与标记：
       使用感光阻焊油墨或激光雕刻，满足IPC-SM-840标准。

       3. 可靠性验证

       热冲击测试：-55℃~200℃循环100次无分层。

       湿热老化：85℃/85%RH环境下1000小时绝缘电阻＞10^8Ω。

       机械振动：模拟车载工况（10-500Hz正弦振动），确保焊点无开裂。

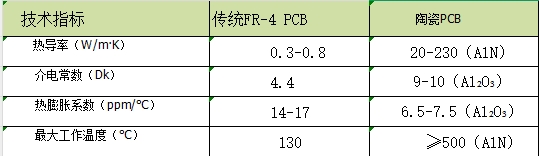

     三、陶瓷PCB打样的技术优势

     四、典型应用场景与案例

       5G毫米波通信

       为28GHz天线阵列提供低损耗（Df<0.002）基板，解决FR-4在高频段的信号衰减问题。

       SiC功率模块

       通过AMB工艺实现铜层与陶瓷的热膨胀匹配，提升模块寿命至10年以上。

       车载激光雷达

       耐受-40℃~150℃宽温范围，满足车规级振动测试要求。

     五、如何选择陶瓷PCB打样服务商？

       技术门槛

       具备纳米级金属化工艺（如铜层粗糙度Ra<0.5μm）。支持多层陶瓷共烧（HTCC）技术，实现三维集成。

      交付能力

      样品交期≤15天，支持加急出货。

      提供订单追踪服务，实时反馈生产进度。

     服务深度

      免费DFM优化，提供出货报告

      可签订保密协议（NDA），保障设计安全。

     结语：陶瓷pcb打样是创新的起点

       陶瓷PCB打样不仅是工艺实现，更是技术创新的加速器。通过选择具备精密加工能力、快速响应体系、深度技术协同的合作伙伴，企业可显著降低研发成本，缩短产品上市周期。在5G、新能源、AIoT等前沿领域，专业打样服务正在成为电子制造业的核心竞争力之一。更多陶瓷pcb打样的相关问题可以咨询深圳市晶瓷精密科技有限公司，晶瓷有着多年的产品制作经验和制作工艺，先进设备，专业团队，交期快速（7~15天），品质可靠，欢迎咨询！
