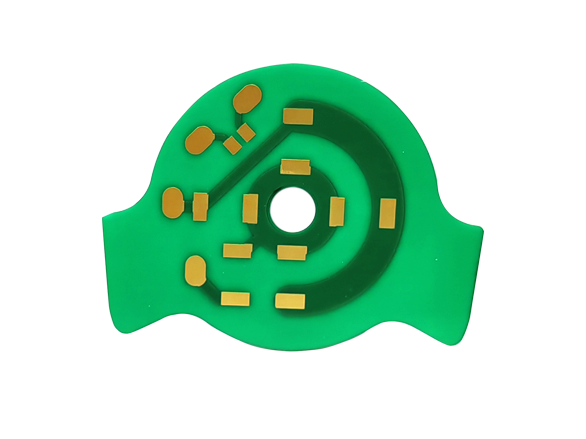

氧化铝陶瓷PCB：电子制造领域的中流砥柱

在高性能电子器件领域，氧化铝陶瓷PCB（Al₂O₃陶瓷印制电路板）凭借其独特的材料优势，已成为功率电子、LED照明、汽车电子等行业的核心解决方案。作为应用最广泛的陶瓷基板材料，氧化铝陶瓷PCB不仅平衡了性能与成本，更通过持续的工艺创新，推动电子制造向高频化、集成化方向迈进。本文将深入解析氧化铝陶瓷PCB的技术特性、制造工艺、应用场景及未来趋势。

一、氧化铝陶瓷PCB的核心优势

优异的热导性能

氧化铝陶瓷热导率通常为20-35W/m·K，远高于传统FR-4（0.3W/m·K），有效缓解高功率密度器件的散热压力。例如，在LED封装中，氧化铝基板可将结温降低20%-30%，延长光源寿命。

卓越的电绝缘性

介电常数（Dk）稳定在9-10，介电损耗（Df）低至0.001以下，确保高频信号（如5G毫米波）传输的完整性与低延迟。

优异的机械稳定性

弹性模量达350GPa，抗弯强度超过400MPa，耐受复杂工况下的机械振动与热冲击。

     成本效益突出

相较于氮化铝（AlN）等高端材料，氧化铝陶瓷在保持优良性能的同时，成本降低40%-60%，适合大规模应用。

二、氧化铝陶瓷pcb制造工艺：从粉末到成品的精密管控

纳米级粉末制备

采用化学共沉淀法合成粒径分布均匀的氧化铝粉末（D50<0.5μm），确保烧结后基板致密无孔洞。

流延成型技术

通过精密控制浆料黏度与刮刀间隙，实现厚度公差±5μm的薄板成型（厚度范围0.25-1.0mm）。

高温烧结工艺

在1500-1600℃氢气氛围下烧结，促进晶粒生长，获得密度>3.9g/cm³的致密基板。

金属化工艺

直接覆铜（DBC）：铜层与陶瓷通过高温共晶结合，剥离强度>25N/cm。

厚膜印刷：适用于复杂电路图形，线宽/线距可达0.1mm/0.1mm。
       DPC镀铜：

三、氧化铝陶瓷pcb典型应用场景

      四、技术挑战与解决方案

        热膨胀系数（CTE）匹配

        氧化铝CTE（6.5-7.5ppm/℃）与硅芯片（2.6ppm/℃）存在差异，需通过缓冲层设计（如钨铜合金）缓解热应力。

大尺寸基板烧结变形

采用热压烧结（HP）结合等静压工艺，控制翘曲度<0.5%对角线长度。

金属化层可靠性

通过引入镍阻挡层，避免铜层与陶瓷界面在高温下形成脆性化合物。

五、未来发展趋势

材料复合化

开发氧化铝-氮化铝复合基板，兼顾导热性与成本控制，目标热导率>40W/m·K。

三维集成技术

通过激光微孔（孔径<50μm）实现多层陶瓷基板垂直互联，提升封装密度。

绿色制造工艺

推广水基流延、无铅化金属化技术，满足欧盟RoHS 3.0及REACH法规要求。

结语：氧化铝陶瓷PCB的持久生命力

在电子器件向更高性能、更小体积演进的背景下，氧化铝陶瓷PCB凭借其成熟的工艺链与均衡的性能表现，持续为行业提供稳定可靠的解决方案。随着材料科学、精密加工技术的突破，氧化铝陶瓷PCB将进一步拓展其在半导体封装、光通信、人工智能等新兴领域的应用边界，成为电子制造领域不可替代的关键基石。更多氧化铝陶瓷pcb的相关问题，可以咨询深圳市晶瓷精密科技有限公司，晶瓷有着多年的陶瓷PCB行业制作经验和技术经验，先进设备，快速交期，是值得信赖的陶瓷PCB厂家。
