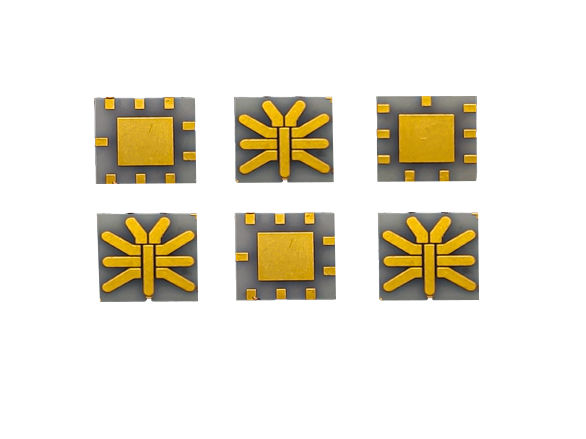

在5G通信、激光雷达、电动汽车等尖端科技领域，电子器件的热管理已成为制约性能突破的关键瓶颈。氮化铝陶瓷PCB（AlN陶瓷印制电路板）凭借其超高热导率（170-230W/m·K）、优异的电绝缘性和与半导体材料匹配的热膨胀系数，正成为高功率密度场景下的首选解决方案。本文将深入解析氮化铝陶瓷PCB的材料特性、工艺挑战、应用场景及未来发展方向。
氮化铝热导率是氧化铝的8-10倍，铜的1/3，可显著降低器件工作温度。实验数据显示，在100W功率模块中，氮化铝基板较氧化铝可降低结温30%-40%，直接提升器件寿命。
理想的热膨胀匹配CTE（4.2ppm/℃）接近硅（2.6ppm/℃）和碳化硅（4.0ppm/℃），大幅减少热循环中的界面应力，降低焊点开裂风险。
介电常数（Dk=8.5-9）稳定，介电损耗（Df<0.001@10GHz），确保毫米波频段信号传输的完整性。
在潮湿、硫化环境中化学性质稳定，适合LED、汽车电子等复杂工况。
采用碳热还原法或自蔓延高温合成（SHS），制备高纯度（>99.5%）、细粒度（D50<1μm）氮化铝粉末。
常压烧结：通过添加Y₂O₃或CaO烧结助剂，在1800-1900℃下获得密度>3.25g/cm³的基板。
热压烧结（HP）：结合30-50MPa压力，实现近理论密度（3.26g/cm³），提升热导率。
直接覆铜（DBC）：铜层与氮化铝通过活性金属（如Ti/Cu）在1065℃下共晶结合，剥离强度>30N/cm。
活性金属钎焊（AMB）：支持复杂结构（如腔体、埋入式元件），热阻<0.2K/W。
直接覆铜（DPC）：
采用激光钻孔或光刻+化学蚀刻，实现孔径<50μm、深径比>20:1的微孔结构，满足三维封装需求。
氮化铝粉末价格约为氧化铝的10倍，需通过工艺优化（如粉末回收）和规模化生产降低成本。
添加烧结助剂可能降低热导率，需平衡致密化与性能，目标孔隙率<0.5%。
铜/氮化铝界面在高温下易形成脆性化合物，引入钨/钼阻挡层可提升界面稳定性。
开发AlN-SiC复合基板，结合高热导与低成本，目标热导率>150W/m·K。
通过TSV（硅通孔）或陶瓷共烧工艺实现多层垂直互联，提升封装密度至2.5D/3D。
推广无铅化金属化、水基流延工艺，符合欧盟REACH及RoHS 3.0环保标准。
量子计算低温电子学（<10K）、生物传感器（高生物相容性）等领域拓展。
结语：氮化铝陶瓷PCB的颠覆性价值
随着电子器件功率密度持续攀升，氮化铝陶瓷PCB正从“可选方案”演变为“必需技术”。其独特的热-机-电耦合优势，正在推动功率电子、通信、汽车等领域的技术边界。尽管面临成本挑战，但通过工艺创新与产业链协同，氮化铝陶瓷PCB有望成为下一代电子制造的核心基石，开启高性能电子器件的黄金时代。更多氮化铝陶瓷pcb的相关问题，可以咨询深圳市晶瓷精密科技有限公司，晶瓷有着多年陶瓷pcb行业经验和技术经验，先进设备、专业团队、快速交期，欢迎咨询。
