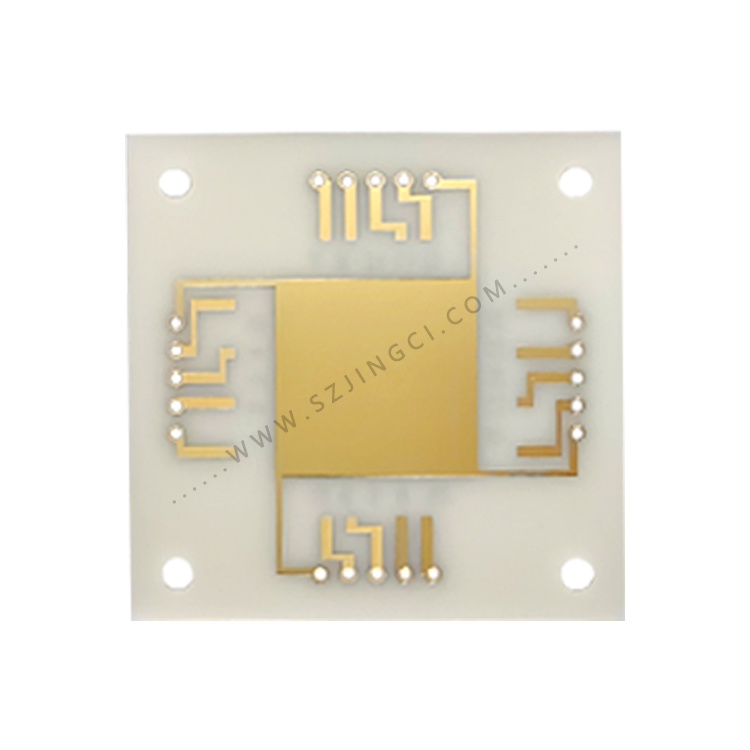

薄膜陶瓷基板作为一种新型的电子封装材料，以其低工作温度、高结合强度、优良的导热性能和精确的布线精度等优点，在高功率、小尺寸、高散热和精密布线要求的器件封装领域发挥着重要作用。
薄膜陶瓷基板通过磁控溅射、真空蒸镀和电化学沉积等薄膜工艺，在陶瓷基片表面形成金属层。然后通过掩膜和蚀刻等工艺，形成特定的金属图形。这一过程示意图展示了薄膜陶瓷基板的制作过程。
磁控溅射是一种常用的薄膜制备方法，通过高速电子撞击靶材，使靶材表面原子飞溅到基片表面形成薄膜。这种方法具有沉积速度低、成膜质量好、基片温度低等优点，非常适合制备薄膜陶瓷基板。
电化学沉积是利用电化学反应，在基片表面沉积金属薄膜。这种方法具有操作简单、成本低等优点，适合大规模生产。
薄膜陶瓷基板具有低工作温度、高结合强度、优良的导热性能和精确的布线精度等优点，非常适合高功率、小尺寸、高散热和精密布线要求的器件封装。
例如，氧化铝薄膜陶瓷基板具有高导热性（24~170W/m·K）和高结合强度（＞2kg/mm²），能够有效传导芯片产生的热量，同时保证芯片与封装材料之间的稳定连接。
薄膜陶瓷基板作为一种新型的电子封装材料，以其独特的性能优势和广泛的应用领域，成为未来电子封装领域的重要发展方向。随着技术的不断进步，薄膜陶瓷基板的制作工艺将更加成熟，应用领域也将进一步拓展。
金属布线层与陶瓷基板的结合力是厚膜陶瓷基板的重要特点之一。如图2所示，金属布线层与陶瓷基板之间的结合力很好，不易脱落。这使得厚膜陶瓷基板具有很好的抗热震性能和热稳定性，能够承受高温环境下的应用。
厚膜陶瓷基板制备的金属布线层厚度一般为10μm~20μm，如需要提高金属层厚度，可以通过多次丝网印刷实现。如图3所示，金属布线层的厚度均匀，能够满足大部分电子器件封装的需求。
在电子封装领域，陶瓷基板是一种关键的组件，它提供了电子元件所需的机械支撑和电绝缘性能。根据制造工艺和膜厚的不同，陶瓷基板可以分为薄膜陶瓷基板和厚膜陶瓷基板。这两种基板在性能和应用上存在一定的差异。
薄膜陶瓷基板的膜厚通常小于10μm，甚至可以达到小于1μm的级别，适用于高密度集成和微电子器件。相比之下，厚膜陶瓷基板的膜厚一般大于10μm，更适合于功率电子和封装较大的元件。
薄膜陶瓷基板采用的制造工艺包括真空蒸发、磁控溅射等，这些方法能够精确控制膜厚并实现高精细度的图案化。而厚膜陶瓷基板一般通过丝网印刷工艺制造，适用于复杂图案的制备，但膜厚控制相对较粗略。
由于薄膜陶瓷基板具有薄、均匀、精细的特性，因此在高频、高速、高功率等精密电子封装领域有着广泛应用。而厚膜陶瓷基板因其较高的机械强度和热传导性能，更适合用于功率电子、汽车电子等对热管理和机械强度要求较高的场合。
薄膜陶瓷基板和厚膜陶瓷基板在膜厚和制造工艺上存在显著差异，这导致了它们在性能和应用领域的不同。各自都有市场，更多陶瓷基板相关可以咨询晶瓷精密科技有限公司，晶瓷薄膜陶瓷基板工艺和厚膜陶瓷基板工艺都比较成熟，品质保障，欢迎咨询。
